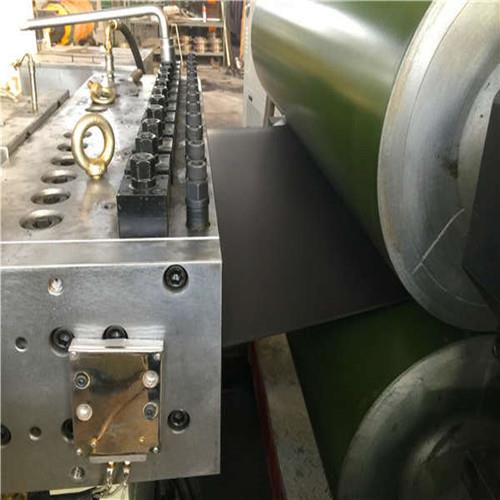

丁基減陣阻尼生產(chǎn)線_丁基減陣阻尼生產(chǎn)線_佳德塑機(jī)丁基再生膠標(biāo)準(zhǔn)。丁基再生膠的再生原理 丁基廢內(nèi)胎再生膠的生產(chǎn)過程主要是的反應(yīng)過程。顧名思義，它是一個(gè)與硫化相反的過程。然而，在脫硫時(shí)并沒有把硫化膠中結(jié)合的硫化物脫出來，即不可能把硫化膠復(fù)原到生膠的結(jié)構(gòu)狀態(tài)，只是使部分大分子鏈和交聯(lián)結(jié)構(gòu)被破壞，具有聚合物降解反應(yīng)的特征。丁基膠囊再生膠的再生過程十分復(fù)雜和緩慢，它不同于丁基廢內(nèi)胎再生膠生產(chǎn)的過程熱氧化――解聚的兩個(gè)過程。它的過程要經(jīng)過機(jī)械作用破碎――熱氧化――溶脹――活化――機(jī)械解聚等五個(gè)過程。
一 機(jī)械作用：用開煉機(jī)或破膠機(jī)直接破壞膠囊的網(wǎng)狀結(jié)構(gòu)。開煉機(jī)將破碎或割碎的膠囊進(jìn)行壓片，然后進(jìn)行薄通（反復(fù)薄通至無顆粒為止），形成薄片，厚度為1mm～0.5mm。但此種方法速度慢、效率低。用破碎機(jī)進(jìn)行破碎效果明顯優(yōu)于開煉機(jī)。用單齒滾破碎機(jī)只要反復(fù)碾壓10～14遍，丁基減陣阻尼生產(chǎn)線_丁基減陣阻尼生產(chǎn)線_佳德塑機(jī)就可達(dá)到使用要求。（碾壓后的膠條無顆粒）二、 熱氧化――活化――溶脹將破碎后的原料投入捏煉機(jī)進(jìn)行捏煉。硫化膠的網(wǎng)狀結(jié)構(gòu)受熱就能產(chǎn)生解聚反應(yīng)。加入軟化活化劑，使硫化膠產(chǎn)生溶脹，網(wǎng)狀結(jié)構(gòu)松弛，增加了氧的滲透，其結(jié)果加快了脫硫過程。再生活化劑的作用，是在再生過程中能分解出自由基，它一方面加快熱氧化速度，另一方面能穩(wěn)定已斷裂的大分子自由基，從而加快硫化結(jié)構(gòu)的裂解速度，將捏煉后的原料放到場(chǎng)地上進(jìn)行降溫，此時(shí)膠料已成膠粉狀。（與脫硫后的天然膠粉相似）只要用手一撥膠粉自己就會(huì)蠕動(dòng)，此種狀態(tài)證明脫硫效果好。膠粉降溫過程，初時(shí)翻動(dòng)二至三次，已無煙揮發(fā)為止（否則易自燃）。降溫后的膠粉停放不少于24小時(shí)。使軟化劑活化劑進(jìn)一步對(duì)網(wǎng)狀結(jié)構(gòu)進(jìn)行溶脹、氧化（如能延長停放時(shí)間至7天為好）。 熱煉、精煉將脫硫后的膠粉按比例10%～20%摻入到脫硫后的內(nèi)胎膠中進(jìn)行充分熱煉，然后進(jìn)入最后一道工序，精煉。此道工序?qū)υ偕z的質(zhì)量至關(guān)重要。溫度控制在100℃～120℃。其目的在于使未再生好的顆粒受滾筒的剪切，使大分子進(jìn)一步斷裂。不使網(wǎng)狀結(jié)構(gòu)復(fù)原，使再生膠的外觀亮麗、質(zhì)地均
丁基減陣阻尼生產(chǎn)線_丁基減陣阻尼生產(chǎn)線_佳德塑機(jī)隨著丁基再生橡膠大量生產(chǎn)和應(yīng)用，國內(nèi)丁基廢內(nèi)胎資源已近枯竭，供不應(yīng)求，而價(jià)格飛漲。但丁基膠囊價(jià)格卻沒有太大漲價(jià)，價(jià)格相差肆仟元/噸。所以采用膠囊生產(chǎn)再生膠的降低成本、增加利潤的方案。由于丁基膠囊屬于樹脂硫化體系，用傳傳統(tǒng)的加工工藝很難達(dá)到丁基再生膠的標(biāo)準(zhǔn)和要求，不論是采用炒制法、擠出法都不能達(dá)到生產(chǎn)丁基內(nèi)胎所用的
瀝青改性劑造粒機(jī) http://hkbhsw.com/
瀝青改性劑造粒機(jī) http://hkbhsw.com/contents/248/51.html
炭黑母料造粒機(jī) http://hkbhsw.com/channels/248.html
PVC電纜線料造粒機(jī) http://hkbhsw.com/channels/248.html
汽車隔音阻尼條擠出機(jī) http://hkbhsw.com/channels/248.html
瀝青改性劑顆粒擠出機(jī) http://hkbhsw.com/contents/248/79.html
阻尼丁基膠泥擠出機(jī) http://hkbhsw.com/contents/248/81.html
